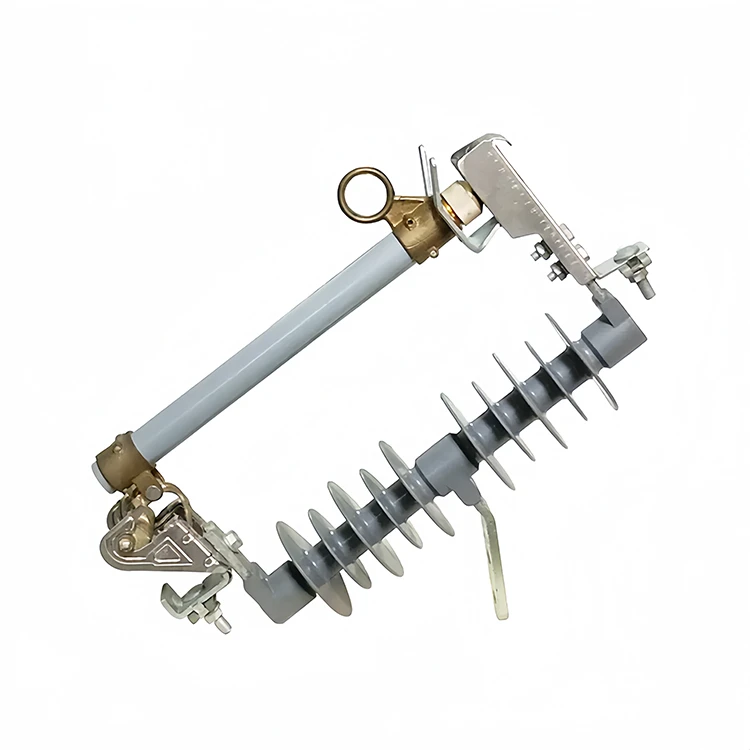

Механички испадни осигурач

Механички испадни осигурач је уређај који штити струју и електричну опрему. Када дође до кратког споја или преоптерећења на линији, осигурач прегорева и прекида струју, чиме се штити коло и опрема. Има предности снажног прекидања, лаке замене делова осигурача, сигурности и поузданости.

Механички испадни осигурачи су погодни за електроенергетске системе са фреквенцијом од 50 Хз и називног напона од 35 КВ и ниже, а инсталирају се на високонапонској страни дистрибутивних трансформатора или главних разводних водова.

Главна функција је тамо где захтеви за перформансе заштите нису високи. Може се користити заједно са изолационим прекидачем за замену аутоматског прекидача за ваздух; такође се може користити заједно са прекидачем оптерећења за замену скупог прекидача. Такође има заштиту од кратког споја, преоптерећења и изолациона кола. Једноставно речено, када је струја већа од задате максималне вредности струје, осигурач осигурача је кратко сагорео, а сила опруге и гравитација ће отворити прекидач. Током нормалног одржавања, прекидач се може слободно повући и заменити осигурач.

Принцип рада испадног осигурача: Покретни контакти на оба краја цеви осигурача су причвршћени осигурачем (топљењем), а горњи покретни контакт је гурнут у избочени део "пачјег кљуна". Након што се испадни осигурач подели, фосфорни бакарни лим, итд. Горњи статички контакт је направљен да гурне горњи покретни контакт, тако да је цев осигурача чврсто заглављена у "пачјем кљуну". Када струја кратког споја прође кроз осигурач, ствара се лук. Челична папирна цев обложена цеви осигурача производи велику количину гаса под дејством лука. Пошто је горњи крај цеви са осигурачем запечаћен, гас се избацује са доњег краја, издувавајући лук. Пошто је осигурач прегорео, горњи и доњи покретни контакти цеви осигурача губе силу затезања осигурача. Под дејством сопствене гравитације цеви са осигурачем и горње и доње статичке контактне опруге, цев осигурача брзо пада, што доводи до искључења кола. , уклоните неисправан део линије или неисправну опрему. У стварном систему 10кВ и осигурачи на дистрибутивним трансформаторима не могу исправно да раде, један од разлога је што су електричари неквалитетни и имају слаб осећај одговорности, а не одржавају и поправљају испадне осигураче целе године. роунд; други разлог је тај што је квалитет производа испадних осигурача лош и не може се флексибилно извући и затворити. Два разлога смањују функционалност испадних осигурача. У стварности, често постоје ситуације у којима недостаје спојена цев или талина, или се бакарна жица, алуминијумска жица или чак гвоздена жица користе за замену талине. Стопа окидања водова и стопа отказа дистрибутивних трансформатора остају високи.

Испадни осигурач је најчешће коришћен заштитни прекидач од кратког споја за 10кВ дистрибутивне линије и разводне трансформаторе. Испадни осигурач се поставља на одвојку 10кВ дистрибутивног вода, што може смањити обим нестанка струје. Пошто има очигледну тачку искључења и функционише као изолациони прекидач, ствара безбедно радно окружење за водове и опрему у одељку за одржавање. Постављен на дистрибутивни трансформатор, може се користити као главна заштита дистрибутивног трансформатора.

Испадни осигурач је искључен жицом осигурача у осигурачу, тако да динамички контакти изнад и испод цеви осигурача губе напетост осигурача. Због тога, под тежином горње и доње статичке контактне опруге и себе, цев осигурача ће брзо пасти, а осигурач ће се искључити, чиме ће се прекинути неисправан круг или неисправна опрема како би се заштитили од кратког споја или преоптерећења. оштећења.
